Übergabestation

Die Übergabestation ist in 5 Leistungsgrößen erhältlich

Die Hydraulikmodule: Von Fall zu Fall das richtige System

Keine Heizanlage ist wie die andere. Bisher mussten verschiedene Anforderungen wie die Einbindung von Solaranlagen, der Zusammenschluss mehrerer Puffer oder die Trennung von Heizkreisen aufwendig geplant werden. Für die Ausführung gab es keine vorgefertigten Lösungen inklusive Regelung. Die Inbetriebnahme und insbesondere die Verkabelung war oft sehr aufwendig. ETA hat deshalb Module für verschiedene Anforderungen entwickelt, die frei miteinander kombinierbar sind und immer als perfektes System arbeiten.

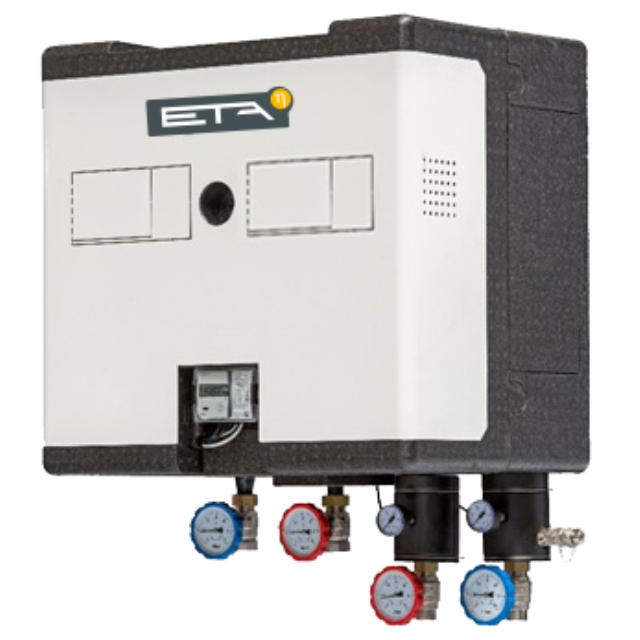

Übergabestation ETA UGS
Die ETA Übergabestationen sind in 5 Leistungsgrößen erhältlich. Diese kompakten Wärmeübergabestationen dienen zum direkten Anschluss an Fern- und Nahwärmeanlagen für eine indirekte Betriebsweise.

Alle für einen Fernwärmebetreiber wichtigsten Komponenten sind bereits vorinstalliert und verdrahtet. Die geschweißte Ausführung vereinfacht zusätzlich den Anschluss an ein Fernwärmenetz. Der Anschluss an die Hausanlage kann ebenfalls einfach und individuell erfolgen. Die ETA Regelung ist bereits integriert und kann optional auch nach Bedarf erweitert werden.

Die anschlussfertige und vorrausschauende Bauweise ermöglicht einen reibungslosen Betrieb von Anfang an, und ebenfalls die Möglichkeit zur Energieabrechnung mittels eines integrierbaren Wärmemengenzählers.

Technische Daten
PrimärseiteSekundärseite
NetzartVLRLHeizsystemVLRL
IFernwärmenetz90 °C42°CRadiatoren mit oder ohne Pufferspeicher65°C40°C
IIMikronetz ETA Kessel75°C43°CRadiatoren mit oder ohne Pufferspeicher65°C40°C
IIIMikronetz ETA Kessel75°C36°CFußbodenheizung über Mischer und/oder Puffer65°C28°C
IVMikronetz ETA Kessel75°C33°CFußbodenheizung direkt über Wärmetauscher*35°C28°C

*Bei Fußbodenheizungen direkt über den Wärmetauscher betrieben, begrenzt hauptsächlich der Druckabfall (max. 2 mWs) über die Station max. Leistung

Plattenanzahlmax. Leistung [kW]PrimärventilPrimärSekundär
TypWärmetauscherIIIIIIIVKVS [m³/h]Vmax [m³/h]PNDNVmax [m³/h]PNDN
15162291881,60,4016G1"0,906Rp 1"
3026351730121,60,6316G1"1,416Rp 1"
4036542545182,50,9816G1"2,146Rp 1"
60508336652541,5716G1"2,966Rp 1 1/4"
75601014395306,32,4616G1"3,546Rp 1 1/4"

Gewicht: max. 55 kg
Gehäuseabmessungen: H = 680 mm B = 650 mm T = 482 mm
Anschlusskugelhähne mit integrierte Bimetallthermometer
