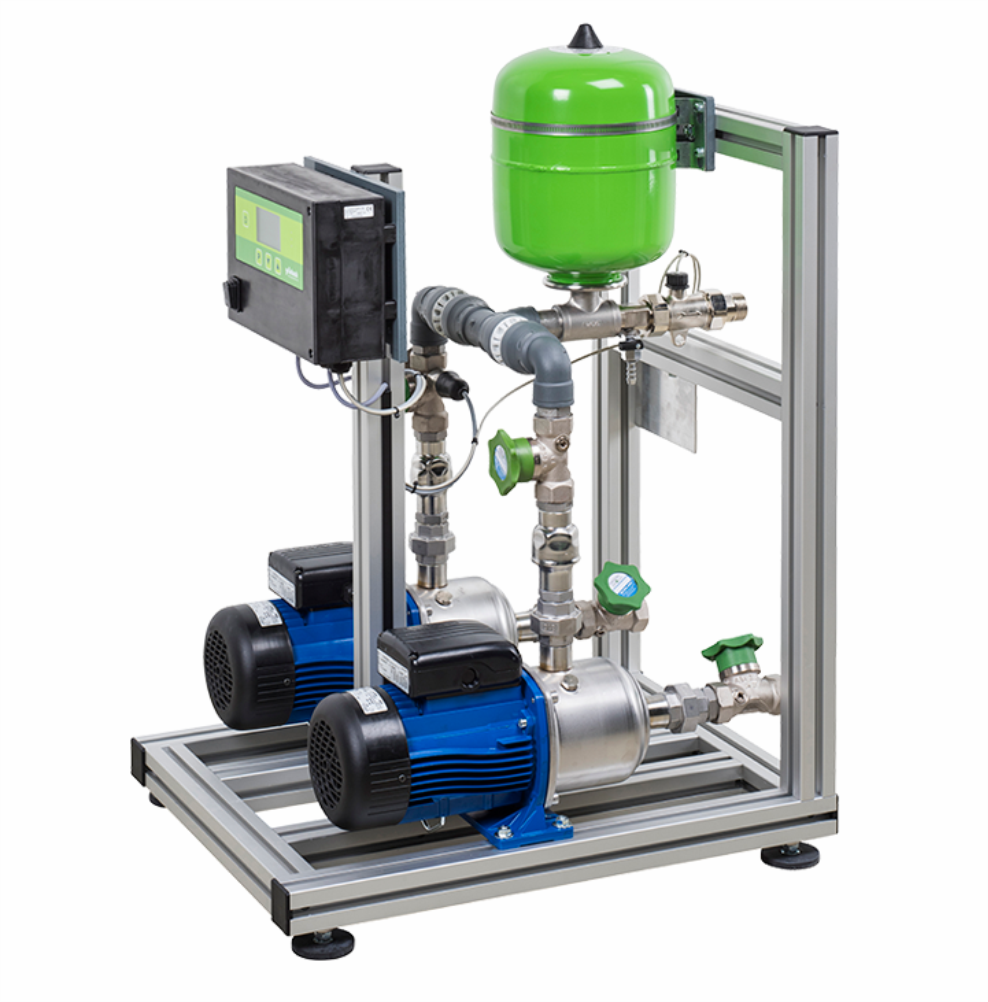

Druckerhöhungsanlage GENO®-HR-X
Die Druckerhöhungsanlage GENO®-HR-X unterstützt die geräuscharme Wasserversorgung kleiner und mittlerer Verteilungsnetze in Gebäuden mit Rohwasser, enthärtetem und teilentsalztem Wasser aus Umkehrosmoseanlagen. Die Druckerhöhungsanlage arbeitet automatisch geregelt über Druck- und Strömungswächter. Pumpenstart und Pumpenstopp werden aufgrund der aktuellen Wasserentnahme gesteuert. Ein Wassermangelschutz ist integriert. Das Info-Display und ein potenzialfreier Störmeldeausgang informieren über den Betriebszustand. Normalsaugende, mehrstufige horizontale Kreiselpumpe(n) ist/sind auf ein Aluminium-Rahmengestell montiert, das u. a. mit Pumpensteuerung, Manometer, Rückflussverhinderer sowie Absperrventilen ausgestattet ist.
Bei den Druckerhöhungsanlagen GENO®-FU-X-2 und GENO®-HR-X-2 können über ein einstellbares Zeitintervall die Laufzeiten der Pumpen synchronisiert werden.
Automatisch erfolgt eine Störumschaltung. Bei den Druckerhöhungsanlagen ist ein einstellbarer Kaskadenbetrieb möglich. Dadurch kann die Förderleistung nahezu verdoppelt werden.
Maße und Gewichte
|
GENO®-HR-X | GENO®-OSMO-HR-X N |
2/40-1 N |
2/40-2 N |
4/40-1 N |
4/40-2 N |
|---|---|---|---|---|
|
Höhe Wasserzulauf (Saugstutzen) [mm] |
180 |
180 |
180 |
180 |
|
Höhe Wasserausgang (Druckstutzen) [mm] |
625 |
610 |
625 |
610 |
|
Achsabstand (Anlagenmitte – Pumpe) [mm] |
- |
163 |
- |
163 |
|
Achsabstand (Mitte Pumpen) [mm] |
- |
325 |
- |
325 |
|
Anlagenbreite [mm] |
300 |
525 |
300 |
525 |
|
Mindestabstand – Motorlüfter min. [mm] |
200 |
200 |
200 |
200 |
|
Anlagentiefe [mm] |
705 |
705 |
705 |
705 |
|
Anlagenhöhe [mm] |
940 |
940 |
940 |
940 |
|
Mindestabstand zur Druckkontrolle min. [mm] |
200 |
200 |
200 |
200 |
|
Leergewicht [kg] |
25 |
38 |
16 |
40 |
|
Betriebsgewicht ca. [kg] |
35 |
48 |
36 |
50 |
|
Versandgewicht ca. [kg] |
35 |
47 |
36 |
49 |
Anschlussdaten
|
GENO®-HR-X | GENO®-OSMO-HR-X N |
2/40-1 N |
2/40-2 N |
4/40-1 N |
4/40-2 N |
|---|---|---|---|---|
|
Nennweite saugseitig/druckseitig [DN] |
25/25 |
25/25 |
32/25 |
32/25 |
|
Leistungsaufnahme max. [kW] |
1,1 |
2,1 |
1,4 |
2,7 |
|
Netzanschluss [V]/[Hz] |
230/50 |
230/50 |
230/50 |
230/50 |
Zulässige Fördermedien
|
GENO®-HR-X | GENO®-OSMO-HR-X N |
2/40-1 N |
2/40-2 N |
4/40-1 N |
4/40-2 N |
|---|---|---|---|---|
|
Rohwasser, Weichwasser |
Geeignet |
Geeignet |
Geeignet |
Geeignet |
|
Permeat (= Reinwasser von RO-Anlage) |
Geeignet |
Geeignet |
Geeignet |
Geeignet |
|
Deionat (= Reinstwasser von EDI) |
Nicht geeignet |
Nicht geeignet |
Nicht geeignet |
Nicht geeignet |
Leistungsdaten
|
GENO®-HR-X | GENO®-OSMO-HR-X N |
2/40-1 N |
2/40-2 N |
4/40-1 N |
4/40-2 N |
|---|---|---|---|---|
|
Nennförderstrom (bester Pumpenwirkungsgrad) [m³/h] |
2,0 |
2,0 |
4,0 |
4,0 |
|
Förderstrombereich [m³/h] |
1,2 – 4,2 |
1,2 – 4,2 |
2,4 – 7,2 |
2,4 – 7,2 |
|
Förderhöhenbereich [mWS] |
52 – 23 |
52 – 23 |
50 – 16 |
50 – 16 |
|
Nullförderhöhe [mWS] |
58 |
58 |
60 |
60 |
|
Nenndrehzahl (50 Hz) [1/min] |
2900 |
2900 |
2900 |
2900 |
|
Nenndruck |
PN 10 |
PN 10 |
PN 10 |
PN 10 |
|
Max. Zulaufdruck [bar] |
4 |
4 |
4 |
4 |
|
Saugverhalten |
Normalsaugend |
Normalsaugend |
Normalsaugend |
Normalsaugend |
Werkstoff Pumpe
|
GENO®-HR-X | GENO®-OSMO-HR-X N |
2/40-1 N |
2/40-2 N |
4/40-1 N |
4/40-2 N |
|---|---|---|---|---|
|
Laufräder |
Technopolymer |
Technopolymer |
Technopolymer |
Technopolymer |
|
Diffusor |
1.4301 |
1.4301 |
1.4301 |
1.4301 |
|
Pumpengehäuse |
1.4301 |
1.4301 |
1.4301 |
1.4301 |
|
Welle |
1.4301 |
1.4301 |
1.4301 |
1.4301 |
|
Gleitringdichtung |
Keramik/Kohle/EPDM |
Keramik/Kohle/EPDM |
Keramik/Kohle/EPDM |
Keramik/Kohle/EPDM |
